图像直线检测：寻找画面中的"隐形骨架"
如果图像是一个人，直线就是它的骨架！直线检测让我们能抓住图像的结构和轮廓，看清事物的本质。
什么是图像直线？—— 像素世界的"康庄大道"
想象一下，你站在一条笔直的公路上，道路向远方延伸，两侧的树木整齐地排列着。这条公路就是现实世界中的"直线"，它给人一种秩序感和方向感。在图像中，直线也是如此——它们是像素按照一定方向整齐排列形成的。
直线是图像中最基本的几何特征之一，它由一系列连续的像素组成，这些像素具有相同的方向和相似的灰度值。从简单的几何图形到复杂的建筑结构，直线无处不在。
🤔 小思考：为什么直线检测如此重要？因为我们生活的世界充满了直线！从建筑物的边缘到书本的轮廓，从道路的标线到家具的边框，直线是构成我们周围环境的基本元素。计算机视觉系统只有理解了直线，才能更好地理解我们的世界。
举个例子，如果你想识别一张包含建筑物的照片，那么建筑物的边缘、窗户的边框、门的轮廓等直线特征将是关键。通过检测这些直线，计算机可以快速判断出图像中是否存在建筑物，甚至可以识别出建筑物的类型。
直线检测的数学原理 —— 从点到线的魔术
如果把图像中的每个像素比作一颗星星，那么直线就是夜空中那些排列成直线的星星——看似随机，实则有序！直线检测的数学原理，就是从这些看似随机的像素点中，找出那些隐藏的秩序。
不同的直线检测算法有不同的数学方法，但最经典、最常用的当属Hough变换。它的核心思想可以用一句话概括：在图像空间中找直线，等价于在参数空间中找交点。
🔍 常见的直线检测算法
最经典
抗噪声能力强
更高效
随机采样
更精准
边缘检测+直线检测
🧮 Hough变换的核心公式
ρ = x·cosθ + y·sinθ
其中：
(x, y)是图像空间中的像素坐标ρ是从原点到直线的垂直距离θ是垂直距离的角度（与x轴的夹角）
🧠 公式是怎么来的？ 想象一下，在图像空间中，一条直线可以由无数个点组成。而在参数空间(ρ, θ)中，每个点(x, y)对应一条正弦曲线。如果多个点在图像空间中属于同一条直线，那么它们在参数空间中的正弦曲线会相交于同一点(ρ₀, θ₀)。这就是Hough变换的核心思想！
简单来说，Hough变换就是将图像空间中的直线检测问题，转换为参数空间中的交点检测问题。就像在茫茫人海中寻找志同道合的朋友——找到交点，就找到了属于同一条直线的点！
Hough变换的"投票机制"
什么是"投票"？
在Hough变换中，每个边缘点都会为其可能属于的直线"投票"。具体来说，对于每个边缘点(x, y)，我们会在参数空间(ρ, θ)中对应的正弦曲线上的所有点都加1票。
最后，得票最多的点(ρ₀, θ₀)就对应了图像中最明显的一条直线！
为什么有效？
这就像民主选举——如果很多人都投票给同一个候选人，那么这个候选人肯定是最受欢迎的。同样，如果很多边缘点都"投票"给同一个(ρ, θ)参数，那么这个参数对应的直线肯定是图像中最明显的直线！
动手实践：用Python实现直线检测
理论讲完了，咱们来动手试试！用Python实现直线检测就像玩一场"连连看"游戏，只需要准备两个"玩具"：
- OpenCV库：负责读取、显示和处理图像（相当于你的放大镜）
- NumPy库：负责数值计算（相当于你的笔记本）
如果你还没有这些库，可以先在终端里输入这行命令安装：
然后复制下面这段代码，保存为line_detection.py，运行后就能看到直线检测的效果啦！
# 导入需要的库
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 读取图像
image = cv2.imread('images/gray_image.jpg')
# 转换为灰度图
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
# 应用Canny边缘检测
edges = cv2.Canny(gray, 50, 150, apertureSize=3)
# 方法1：标准Hough变换
lines = cv2.HoughLines(edges, 1, np.pi/180, 200)
# 创建Hough变换结果图像
hough_result = image.copy()
if lines is not None:
for line in lines:
rho, theta = line[0]
a = np.cos(theta)
b = np.sin(theta)
x0 = a * rho
y0 = b * rho
x1 = int(x0 + 1000 * (-b))
y1 = int(y0 + 1000 * (a))
x2 = int(x0 - 1000 * (-b))
y2 = int(y0 - 1000 * (a))
cv2.line(hough_result, (x1, y1), (x2, y2), (0, 0, 255), 2)
# 方法2：概率Hough变换
prob_lines = cv2.HoughLinesP(edges, 1, np.pi/180, 100, minLineLength=100, maxLineGap=10)
# 创建概率Hough变换结果图像
prob_hough_result = image.copy()
if prob_lines is not None:
for line in prob_lines:
x1, y1, x2, y2 = line[0]
cv2.line(prob_hough_result, (x1, y1), (x2, y2), (0, 255, 0), 2)
# 显示结果
plt.figure(figsize=(20, 10))
plt.subplot(221)
plt.imshow(cv2.cvtColor(image, cv2.COLOR_BGR2RGB))
plt.title('原始图像')
plt.axis('off')
plt.subplot(222)
plt.imshow(edges, cmap='gray')
plt.title('Canny边缘检测')
plt.axis('off')
plt.subplot(223)
plt.imshow(cv2.cvtColor(hough_result, cv2.COLOR_BGR2RGB))
plt.title('标准Hough变换')
plt.axis('off')
plt.subplot(224)
plt.imshow(cv2.cvtColor(prob_hough_result, cv2.COLOR_BGR2RGB))
plt.title('概率Hough变换')
plt.axis('off')
plt.tight_layout()
plt.show()
# 保存结果图像
cv2.imwrite('images/hough_lines_result.png', hough_result)
cv2.imwrite('images/prob_hough_lines_result.png', prob_hough_result)
print('直线检测图像已保存！')💡 小技巧：标准Hough变换和概率Hough变换各有优缺点。标准Hough变换能检测到所有可能的直线，但计算量大；概率Hough变换通过随机采样减少计算量，更适合实时应用。就像选择不同的交通工具——想看沿途所有风景选火车(标准Hough)，想快速到达目的地选飞机(概率Hough)！
效果对比：不同算法的直线检测结果
下面是同一张图像使用不同直线检测算法得到的结果对比。仔细看看，每种算法检测到的直线有什么不同？
原始图像
包含丰富的直线信息

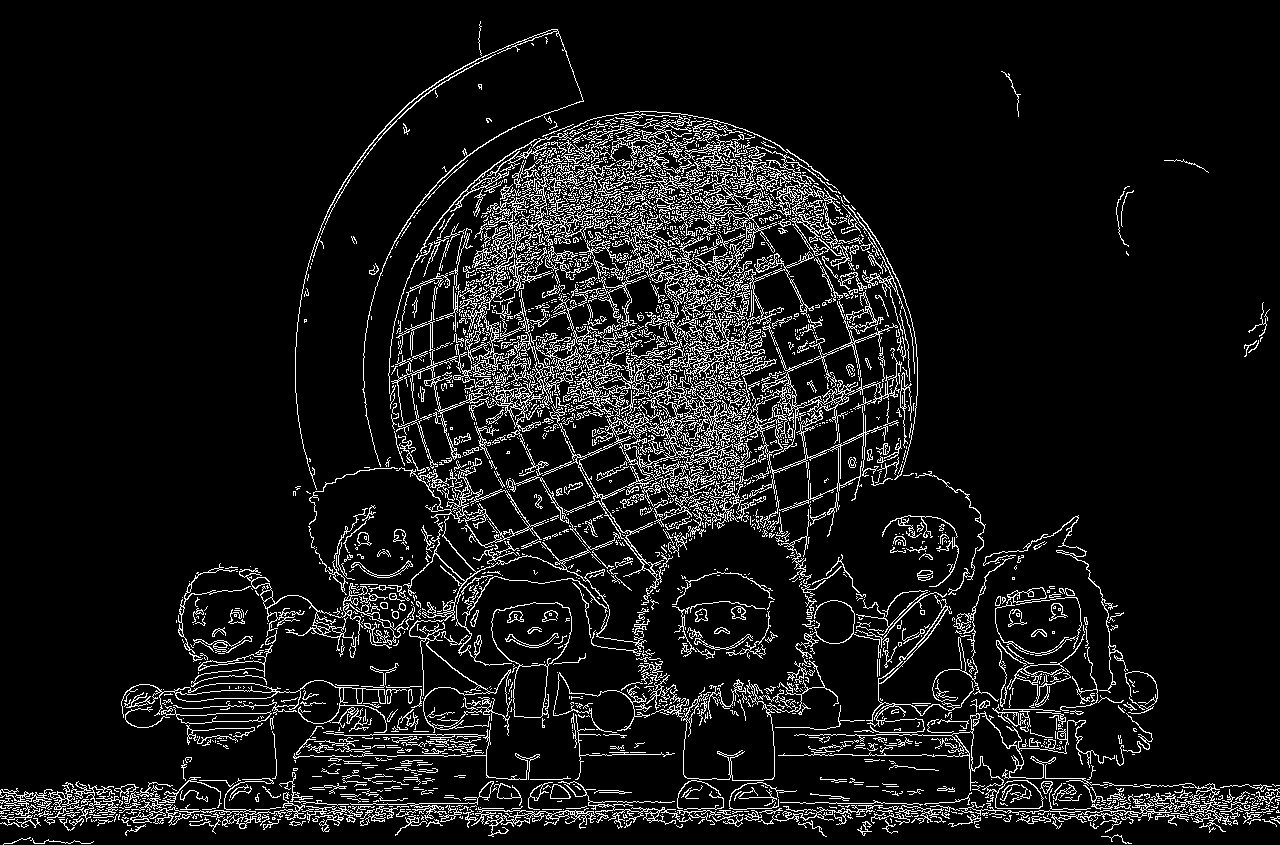

Canny边缘检测
直线检测的基础

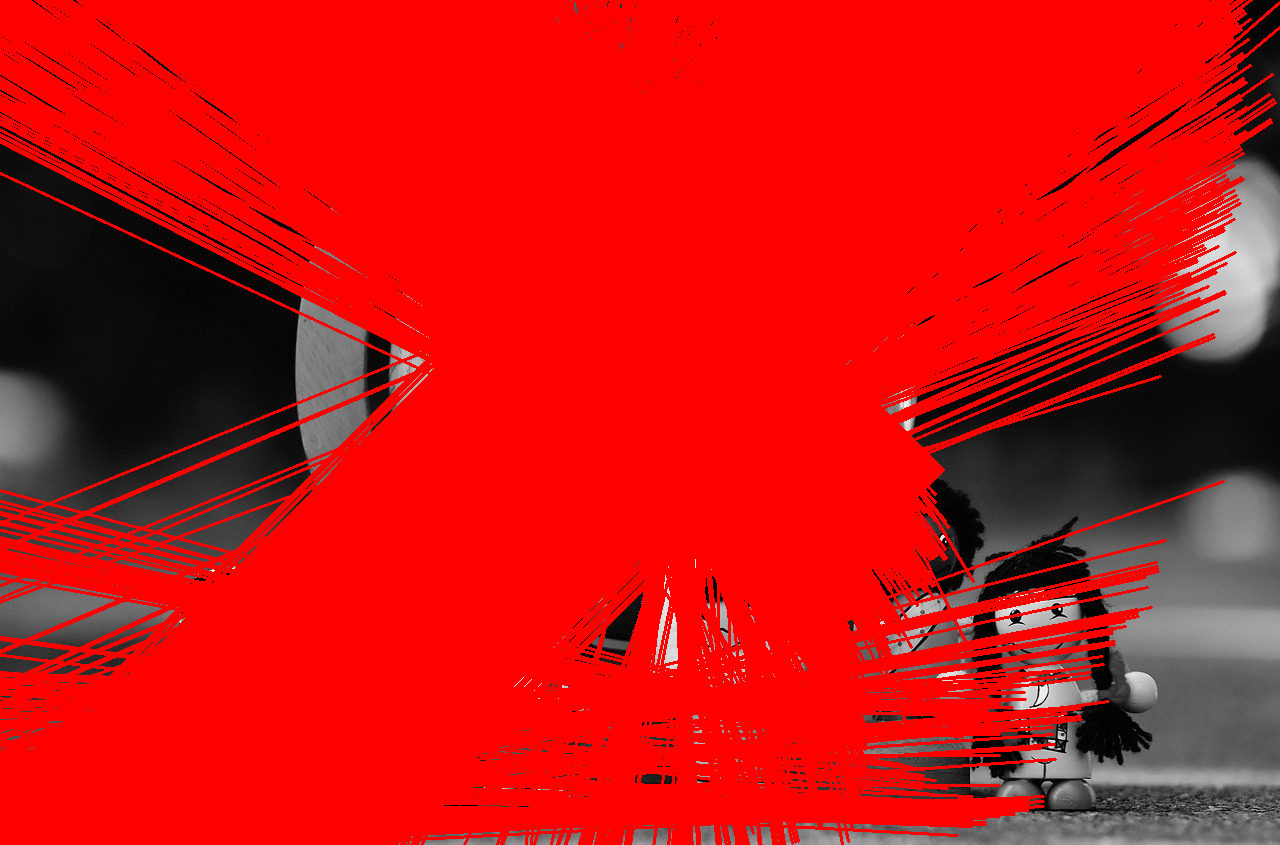

标准Hough变换
检测所有可能直线

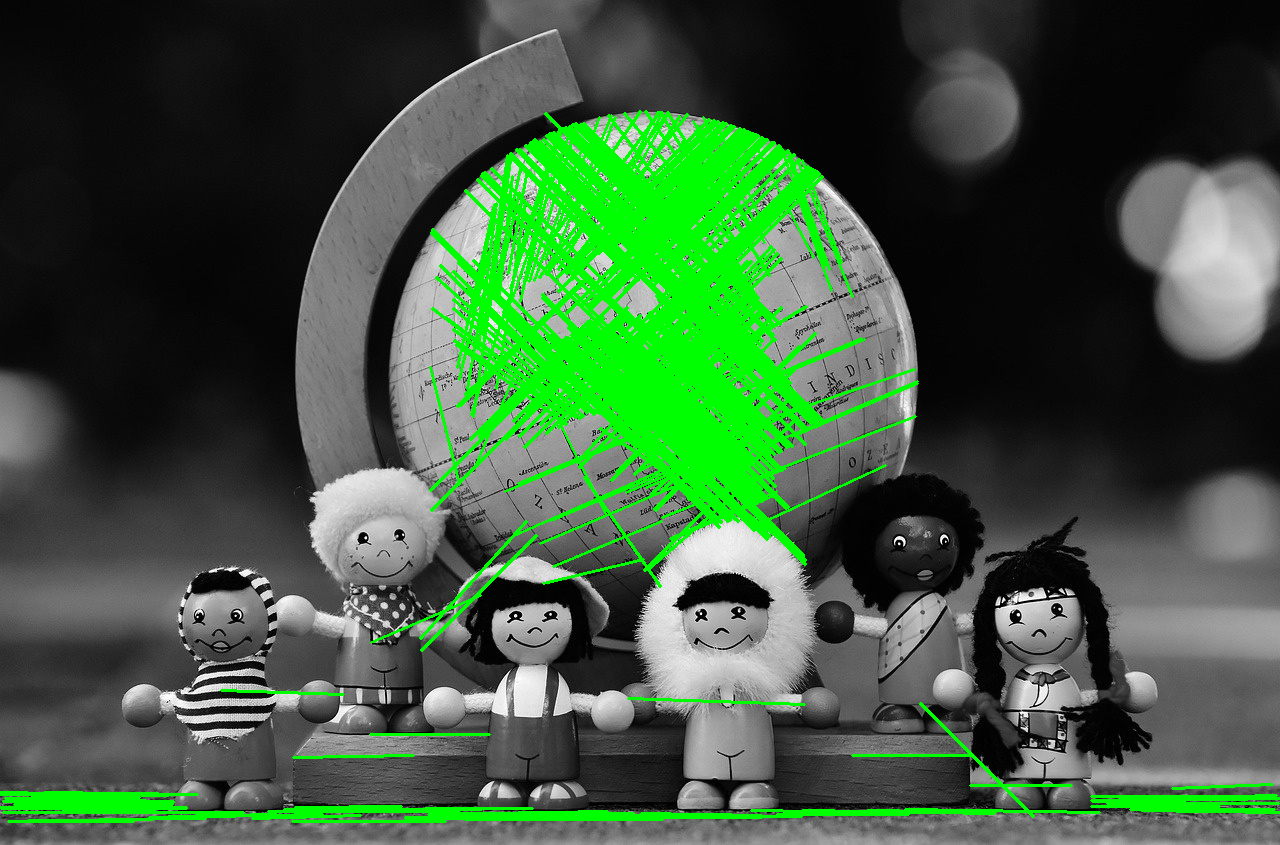

概率Hough变换
更高效，适合实时应用
你可能会发现，不同算法检测到的直线数量和位置都有所不同。这是因为每种算法对"直线"的定义和判断标准略有不同：
- 标准Hough变换：检测的直线数量较多，包括一些较短的直线
- 概率Hough变换：更加高效，只检测较长的、明显的直线
在实际应用中，我们需要根据具体需求选择合适的算法。例如，实时应用优先选择概率Hough变换，而需要高精度时可以考虑标准Hough变换。
直线检测的应用：从建筑测量到自动驾驶
直线检测可不是什么"冷门"技术——它其实无处不在！从建筑测量到自动驾驶，直线检测都在默默地发挥着重要作用。
建筑测量
通过检测建筑物的边缘直线，可以快速测量建筑物的高度、宽度等参数。这在建筑设计和城市规划中非常有用。
自动驾驶
自动驾驶汽车通过检测道路上的车道线（直线）来保持行驶方向。没有直线检测，就没有安全的自动驾驶！
图像校正
当我们拍摄文档照片时，常常会因为角度问题导致照片倾斜。通过检测文档的边缘直线，可以对照片进行校正，使其变得端正。
工业检测
在工业生产中，通过检测产品的边缘直线，可以判断产品是否合格。例如，检测电路板上的线路是否笔直，零件的尺寸是否符合要求等。
📐 测量小窍门：下次当你需要测量一个物体的尺寸，但身边没有尺子时，不妨用手机拍张照片，然后用直线检测算法检测物体的边缘。只要你知道照片中某个参考物体的尺寸，就可以通过比例计算出目标物体的尺寸！
直线检测的趣闻：从地球到太空
🛰️ 卫星图像中的直线：寻找人类活动的痕迹
你知道吗？科学家通过分析卫星图像中的直线特征，可以发现隐藏在森林中的古代建筑遗迹！这些遗迹的墙壁、道路等往往会在卫星图像中表现为直线特征，即使它们被植被覆盖。
通过直线检测算法，科学家可以快速识别这些直线特征，从而发现可能的考古遗址。这比传统的人工勘查效率要高得多，也让我们能够发现那些隐藏在偏远地区的历史遗迹。
🔭 天文学中的直线检测：寻找宇宙中的规律
天文学家也会使用直线检测算法！在天文学图像中，某些天体（如星系）的排列可能会呈现出直线特征。通过检测这些直线特征，天文学家可以研究宇宙的结构和演化。
想象一下，当我们仰望星空时，看到的星星似乎是随机分布的。但通过直线检测算法，我们可能会发现一些隐藏的规律——某些星星可能沿着特定的直线排列，这些直线可能暗示着宇宙中某些未知的物理规律。从地球到太空，直线检测技术帮助我们探索更广阔的世界！
直线检测：图像世界的"秩序守护者"
直线检测看似简单，却蕴含着深刻的智慧。它教会我们：在复杂的图像世界中，找到那些"秩序的代表"——直线，就能更好地理解图像的结构和含义。这不仅是图像处理的技巧，也是认识世界的一种方式。
下次当你用手机拍照、看卫星地图，或者听说自动驾驶汽车时，不妨想想背后默默工作的直线检测算法。正是这些看似"微小"的技术，正在改变我们的生活和世界。
📝 今日知识点回顾
- 直线是图像中像素按照一定方向整齐排列形成的
- 常见算法：Hough变换、概率Hough变换、Canny+Hough等
-
Python实现：使用OpenCV的
HoughLines()和HoughLinesP() - 应用场景：建筑测量、自动驾驶、图像校正、工业检测等
- Hough变换的核心思想：图像空间中的直线检测等价于参数空间中的交点检测
想挑战一下自己吗？试着用今天学到的知识，写一段代码检测你手机里照片的直线，看看效果如何！或者比较一下不同算法在同一张图像上的检测结果有什么不同。
