Sobel边缘检测：让图像的轮廓"立起来"
为什么计算机能"看到"图像中的物体？边缘检测就是答案！Sobel算子就像一双"电子眼"，能帮计算机找出图像中物体的轮廓。
什么是边缘检测？—— 图像的"骨架提取术"
想象一下，你在一张白纸上用铅笔勾勒出一个苹果的轮廓。这个轮廓就是苹果的"边缘"，它定义了苹果的形状和边界。在数字图像中，边缘其实就是像素值发生剧烈变化的地方。
边缘检测就像是给图像"抽丝剥茧"，去掉那些无关紧要的细节，只保留最关键的轮廓信息。这不仅能帮助计算机理解图像内容，还能大大减少后续处理的数据量。
🤔 小思考：为什么我们能"看到"物体？其实是因为物体表面的光线反射不同，导致我们眼睛接收到的光线强度发生变化。边缘检测就是模拟了这个过程，通过寻找像素值的突变来识别物体边界。
Sobel边缘检测是众多边缘检测算法中的一种，它通过计算图像的梯度来找出边缘，具有良好的抗噪性能和计算效率，是计算机视觉中最常用的边缘检测方法之一。
Sobel算子的数学原理 —— 像素值的"变化率"
Sobel边缘检测的核心是两个3×3的矩阵（也称为卷积核或算子），分别用于检测水平方向和垂直方向的边缘。
水平方向Sobel算子 (Gx)：
[-1 0 1] [-2 0 2] [-1 0 1]
垂直方向Sobel算子 (Gy)：
[-1 -2 -1] [ 0 0 0] [ 1 2 1]
这两个算子的工作原理很简单：它们会分别计算图像在水平和垂直方向上的梯度（变化率）。梯度越大的地方，说明像素值变化越剧烈，也就越可能是边缘。
最终的边缘强度通过以下公式计算：
G = √(Gx² + Gy²)
或者为了提高计算效率，也常用近似公式：
G ≈ |Gx| + |Gy|
动手实践：用Python实现Sobel边缘检测
让我们用Python和OpenCV来实现Sobel边缘检测。你只需要准备两个基本库：
- OpenCV库：负责图像读取和处理
- NumPy库：负责数值计算
复制下面这段代码，保存为sobel_edge_detection.py，运行后就能看到Sobel边缘检测的效果啦！
# 导入需要的库
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 读取彩色图像
color_image = cv2.imread('images/color_image.jpg')
# 转换为RGB格式
rgb_image = cv2.cvtColor(color_image, cv2.COLOR_BGR2RGB)
# 转换为灰度图像（边缘检测通常在灰度图上进行）
gray_image = cv2.cvtColor(color_image, cv2.COLOR_BGR2GRAY)
# 方法1：使用OpenCV内置函数实现Sobel边缘检测
# 计算水平方向边缘
sobel_x = cv2.Sobel(gray_image, cv2.CV_64F, 1, 0, ksize=3)
# 计算垂直方向边缘
sobel_y = cv2.Sobel(gray_image, cv2.CV_64F, 0, 1, ksize=3)
# 取绝对值并转换为8位图像
sobel_x_abs = cv2.convertScaleAbs(sobel_x)
sobel_y_abs = cv2.convertScaleAbs(sobel_y)
# 合并水平和垂直边缘
sobel_combined = cv2.addWeighted(sobel_x_abs, 0.5, sobel_y_abs, 0.5, 0)
# 方法2：手动实现简单的边缘检测（基于梯度）
# 定义水平和垂直方向的卷积核
gx = np.array([[-1, 0, 1], [-2, 0, 2], [-1, 0, 1]])
gy = np.array([[-1, -2, -1], [0, 0, 0], [1, 2, 1]])
# 手动应用卷积
manual_sobel_x = cv2.filter2D(gray_image, -1, gx)
manual_sobel_y = cv2.filter2D(gray_image, -1, gy)
manual_combined = cv2.addWeighted(manual_sobel_x, 0.5, manual_sobel_y, 0.5, 0)
# 显示结果
plt.figure(figsize=(20, 10))
plt.subplot(231)
plt.imshow(rgb_image)
plt.title('彩色原图')
plt.axis('off')
plt.subplot(232)
plt.imshow(gray_image, cmap='gray')
plt.title('灰度图')
plt.axis('off')
plt.subplot(233)
plt.imshow(sobel_x_abs, cmap='gray')
plt.title('水平方向边缘')
plt.axis('off')
plt.subplot(234)
plt.imshow(sobel_y_abs, cmap='gray')
plt.title('垂直方向边缘')
plt.axis('off')
plt.subplot(235)
plt.imshow(sobel_combined, cmap='gray')
plt.title('Sobel边缘检测结果')
plt.axis('off')
plt.subplot(236)
plt.imshow(manual_combined, cmap='gray')
plt.title('手动实现边缘检测')
plt.axis('off')
plt.tight_layout()
plt.show()
# 保存结果图像
cv2.imwrite('images/sobel_x.jpg', sobel_x_abs)
cv2.imwrite('images/sobel_y.jpg', sobel_y_abs)
cv2.imwrite('images/sobel_combined.jpg', sobel_combined)
print('边缘检测图像已保存！')
💡 小技巧：Sobel算子的ksize参数可以调整，常用的值有3、5、7等。较大的核尺寸可以检测更宽的边缘，但可能会丢失一些细节；较小的核尺寸则更敏感，但可能会受到噪声的影响。
效果对比：Sobel边缘检测前后
下面是原图和Sobel边缘检测的效果对比。可以看到，边缘检测后的图像只保留了物体的轮廓信息，去除了大部分细节。
彩色原图
包含丰富的细节和色彩信息

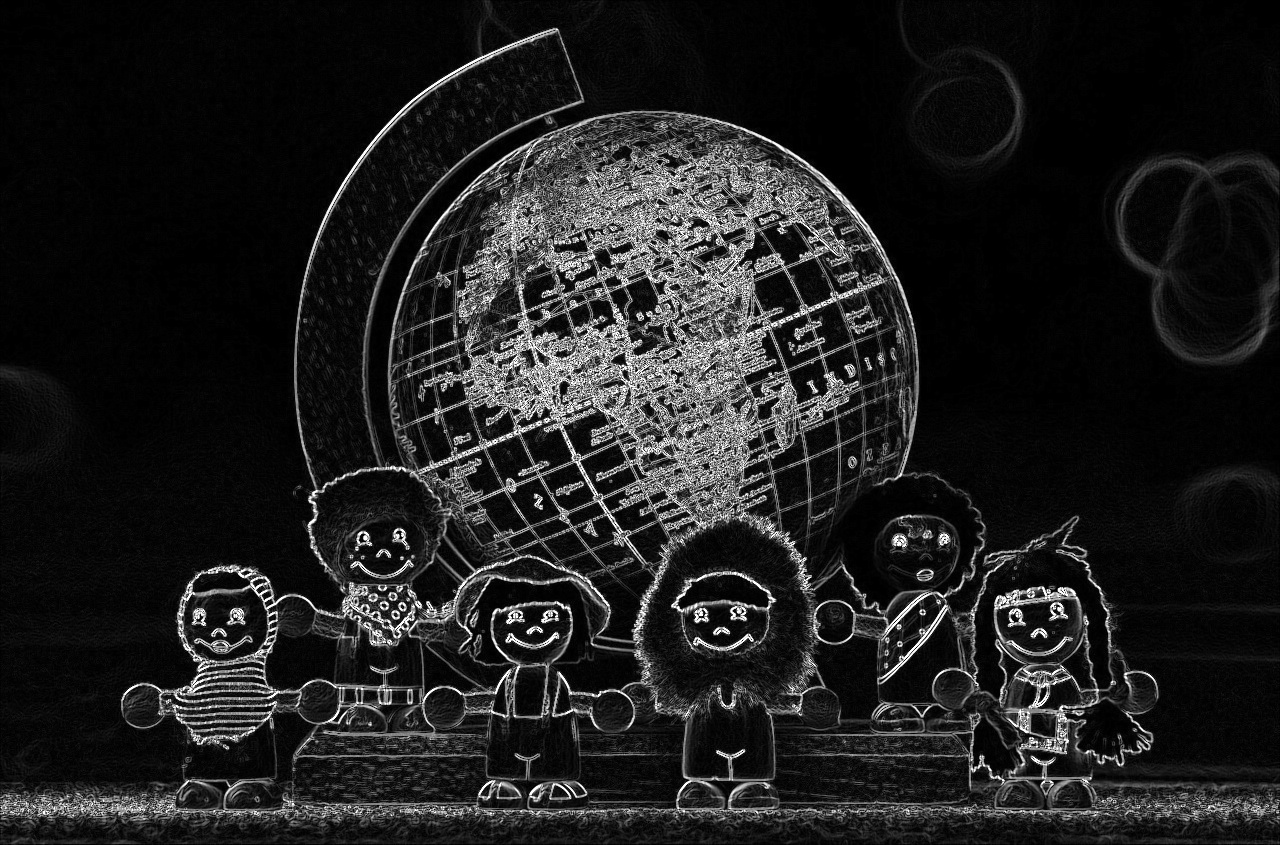

Sobel边缘检测结果
只保留物体的轮廓信息
为了更全面地了解Sobel边缘检测，我们还可以对比水平和垂直方向的边缘检测结果：

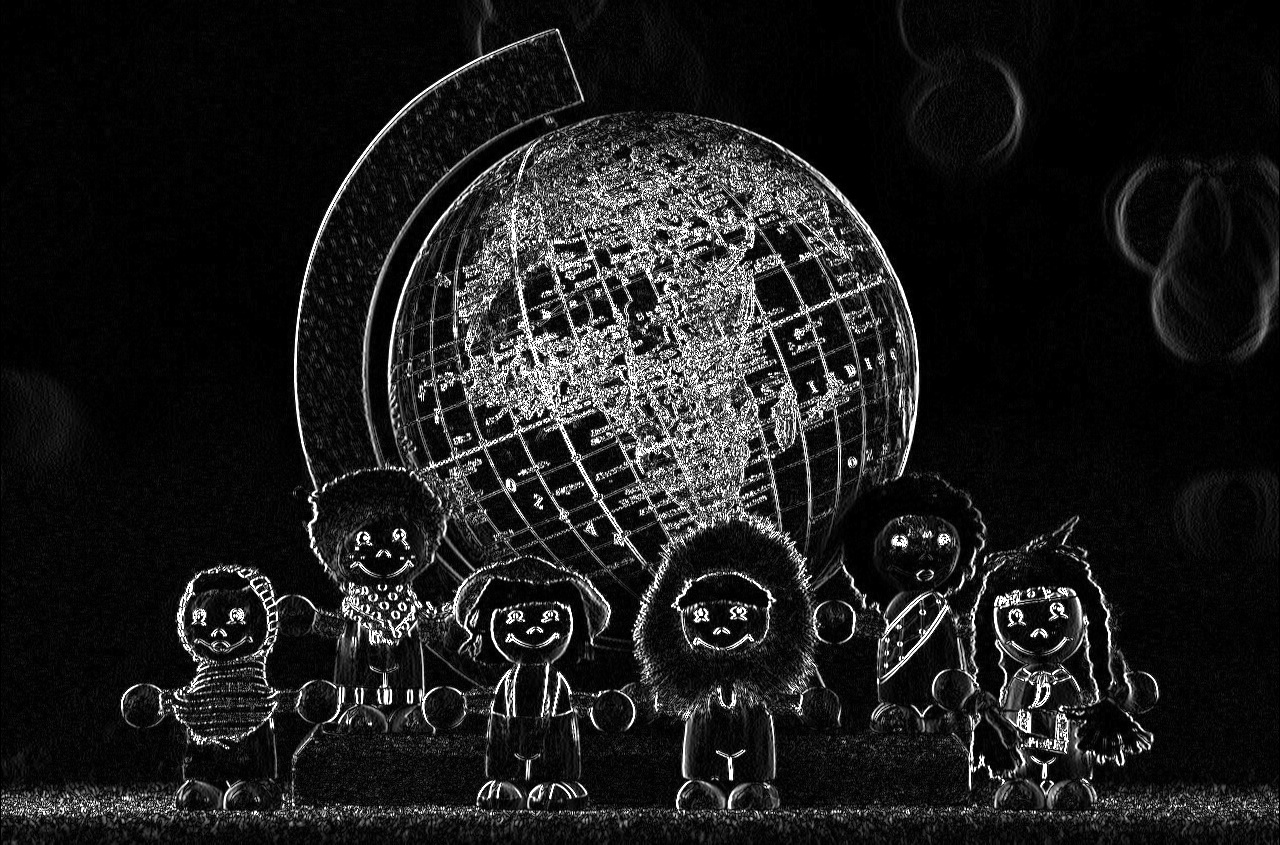

水平方向边缘
突出显示垂直方向的边缘

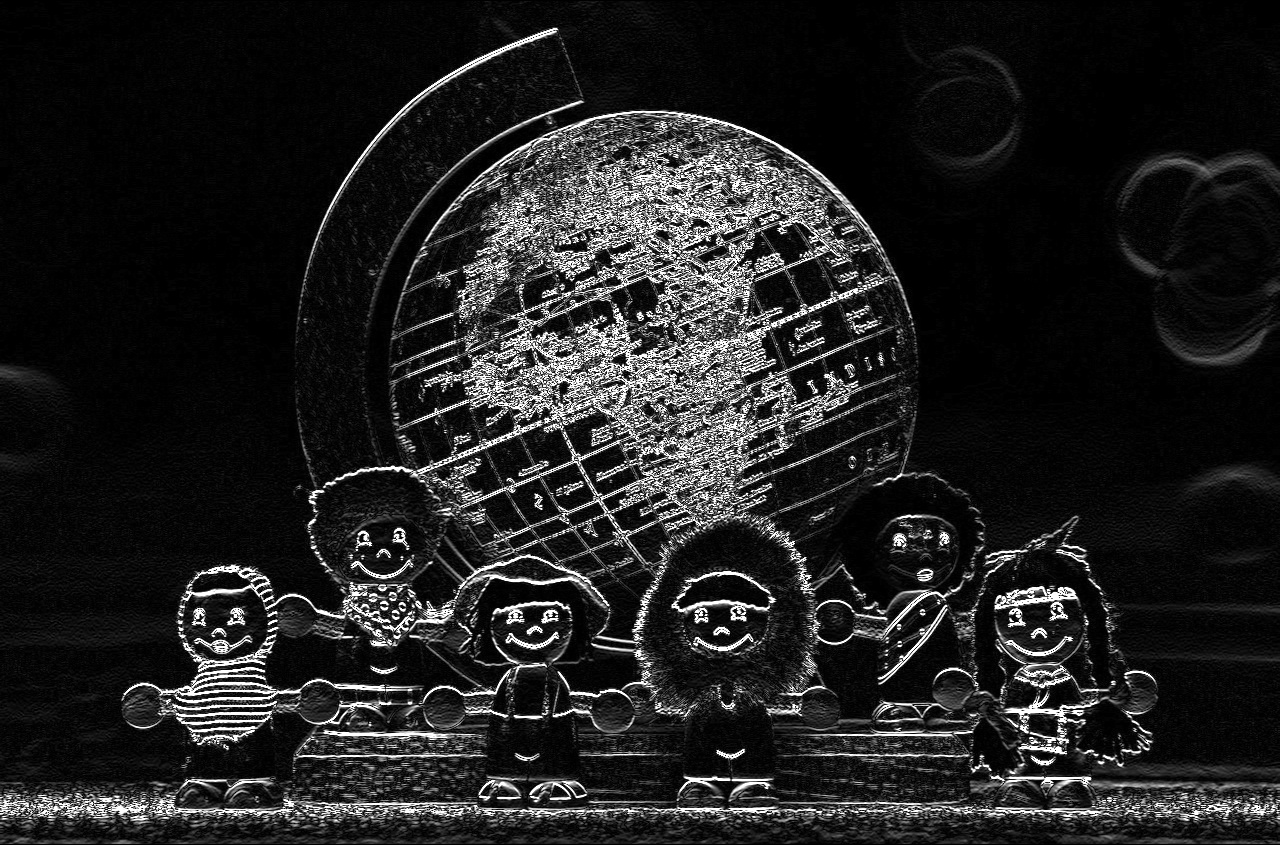

垂直方向边缘
突出显示水平方向的边缘
Sobel边缘检测的应用：从医学到自动驾驶
边缘检测是计算机视觉的基础技术之一，在许多领域都有广泛应用。Sobel算子由于其良好的性能和计算效率，成为了最常用的边缘检测方法之一。
医学影像分析
在CT和MRI图像中，边缘检测可以帮助医生识别器官的边界、肿瘤的轮廓等。例如，通过检测肺部CT图像中的边缘，医生可以更准确地诊断肺部疾病。
自动驾驶
自动驾驶汽车需要"看到"道路和障碍物。边缘检测可以帮助识别车道线、行人、其他车辆等的轮廓，为决策提供重要信息。
目标检测与识别
在目标检测和识别系统中，边缘检测通常是第一步。通过提取物体的轮廓，可以大大减少后续处理的数据量，提高检测和识别的效率和准确性。
图像分割
图像分割是将图像分成若干个具有相似特性的区域的过程。边缘检测可以帮助确定区域之间的边界，是图像分割的基础。
视频监控
在视频监控系统中，边缘检测可以帮助检测移动物体的轮廓，从而实现运动检测、入侵检测等功能。这在安防领域有着重要的应用价值。
工业检测
在工业生产中，边缘检测可以帮助检测产品的缺陷，如金属表面的划痕、电子元件的引脚变形等。这有助于提高产品质量和生产效率。
边缘检测的趣闻：从人类视觉到计算机视觉
🧠 人类如何"看"边缘？
有趣的是，人类视觉系统也很擅长检测边缘。研究表明，我们的视觉皮层中有专门的神经元，对特定方向的边缘敏感。这可能是因为边缘包含了物体最重要的信息——形状和结构。
在心理学中，有一个著名的"格式塔原则"，其中"闭合原则"指出，人类倾向于将不完整的图形视为完整的。这其实也和边缘检测有关——我们的大脑会自动补全物体的边缘，形成完整的形状感知。
💻 从Marr理论到现代边缘检测
现代计算机视觉中的边缘检测理论，很大程度上源于英国科学家David Marr的视觉计算理论。Marr认为，视觉系统首先提取图像的边缘信息，然后在此基础上构建物体的表面和形状。
Sobel算子是在1968年由Irwin Sobel和Gary Feldman提出的。尽管已经过去了半个多世纪，但由于其良好的性能和计算效率，Sobel算子仍然是计算机视觉中最常用的边缘检测方法之一。
Sobel边缘检测：让计算机"看懂"图像的第一步
Sobel边缘检测虽然只是一个简单的图像处理算法，但它却是计算机视觉领域的基础。从医学影像分析到自动驾驶，从目标检测到工业检测，Sobel算子都发挥着重要作用。
下次当你看到计算机"识别"出图像中的物体时，不妨想想这个过程的第一步——边缘检测。正是这些简单的算法，为计算机打开了"看世界"的大门。
📝 今日知识点回顾
- Sobel边缘检测通过计算图像的梯度来识别边缘
- 核心是两个3×3的卷积核，分别用于检测水平和垂直方向的边缘
-
Python实现：使用OpenCV的
cv2.Sobel()函数 - 应用场景：医学影像分析、自动驾驶、目标检测、图像分割等
- Sobel算子由Irwin Sobel和Gary Feldman在1968年提出
想挑战一下自己吗？试着用今天学到的知识，写一段代码给你手机里的照片添加边缘检测效果，看看会发生什么！或者比较一下不同核大小对边缘检测结果的影响。
